AJUSTE DEL PUENTE TIPO FLOYD ROSE

AJUSTE DEL PUENTE TIPO FLOYD ROSE

Los puentes flotantes con bloqueo tipo Floyd Rose puede llegar a ser una pesadilla si no están bien ajustados. Desafinaciones constantes, entonación perdida, altura de cuerdas inadecuada…

Para saber ajustarlo debemos primero entender cómo funciona, así que haré una breve descripción de este sistema.

El sistema Floyd Rose, imitaciones y sucedáneos consiste en un puente que bascula en dos direcciones sobre dos puntos (cuchillas). Se los suele llamar flotantes porque no apoyan en ninguna otra parte del cuerpo de la guitarra excepto en esos dos puntos. Unos muelles contrarrestan la tensión de las cuerdas para mantener el puente en un punto de equilibrio y hacer que vuelva a su punto de reposo tras haber sido movido gracias a la acción de la palanca. Para rematar, y lo que hace característico a este sistema es que las cuerdas son aprisionadas por un sistema de mordazas tanto en el propio puente como en la cejuela, impidiendo que la cuerda se deslice o dé de si en ningún momento y provoque problemas de afinación. Otra característica más es que los caballetes con los que se realiza el ajuste de entonación están bloqueados por un tornillo para mayor seguridad.

Bueno, pues en principio, teniendo esto claro no debería resultarnos especialmente difícil ajustar este puente. …Vale, quizá un poco, así que coged aire, arremangaos y tomad una buena cantidad de paciencia. Nadie dijo que fuera fácil… pero tampoco imposible!

Los principales problemas que da este puente son, generalmente, de afinación y entonación. El 80% están causados por un mal ajuste de la tensión entre las cuerdas y los muelles. El porcentaje restante suele deberse al desgaste de las cuchillas y los muelles (generalmente en guitarras con algunos años y uso intensivo del puente).

La guitarra que os voy a poner como ejemplo es una Ibanez RG2570 Prestige, que lleva montado el puente Edge Pro, una “evolución” del puente Edge que llevaban instaladas las primeras Ibanez RG y que era una versión del Floyd Rose original.
Aunque se trate de una versión del original, veréis como las piezas, aunque con otras formas, son las mismas al igual que la filosofía de ajuste.

¡MANOS A LA OBRA!

El puente que me ha llegado presenta una cierta dejadez de su dueño en lo que a limpieza y mantenimiento se refiere y he tenido que desmontarlo por completo, limpiarlo y engrasarlo.
Para no enrollarme demasiado en este artículo vamos a dar por supuesto que vuestro puente está en perfectas condiciones y ya os hablaré de cómo desmontarlo y limpiarlo en otro momento.

Lo primero que debemos tener claro es la posición correcta que debe tener el puente con respecto al cuerpo. Si vamos al manual de usuario del fabricante vemos que la posición del puente con la guitarra afinada debe presentar esta forma:P1070850

Y comparamos y observamos lo siguiente:

P1070612

Obviamente, no se encuentra en su posición correcta. La tensión que ejercen los muelles es mayor que la que ejercen las cuerdas, por eso está más hundido de lo que debe.
Lo primero que haremos es cambiar cuerdas. Un buen truco es hacerse con un pedacito de madera (una pinza de la ropa puede valer) e introducirla entre el Tone Block del puente y el cuerpo, así según vayamos quitando las cuerdas el puente no se hundirá debido a la tensión de los muelles.

P1070639

Liberamos totalmente la mordaza de la cejuela y aflojamos las cuerdas. Una vez que estén desenrolladas de los afinadores abrimos la mordaza del puente con su correspondiente llave allen y extraemos la cuerda totalmente.

P1070635

Limpiamos un poco el puente, el diapasón, etc. (mantenimiento normal cada vez que se cambia cuerdas).
En este caso concreto, por su construcción, no es necesario cortar la bola del final de las cuerdas como en un sistema Floyd Rose original, así que pasamos a introducirlas en la mordaza del puente, fijándonos que la cuerda salga justo por la mitad del hueco y apretamos hasta que quede firme. Hacemos lo mismo con el resto de las cuerdas.

P1070700

P1070701

Una vez enganchadas todas al puente pasamos a encordarlas normalmente como ya expliqué en el artículo Consideraciones y preparación antes de ajustar.
Afinamos normalmente hasta que conseguimos la estabilidad. Una vez llegados a este punto hay que retirar el trocito de madera que teníamos puesto para evitar que el puente se moviese y ahora lo normal es que la posición del puente varíe, es decir, se quede más levantado o se hunda más de lo correcto.
Aquí empieza la faena, pues se trata de ir retocando constantemente la afinación (con los afinadores de la pala, no con los microafinadores del puente) y los tornillos de la garra de los muelles.
Si el puente queda muy levantado debemos apretar los tornillos de la garra, para que los muelles tiren más fuerte y contrarresten la tensión de las cuerdas. Si ocurre al revés, que el puente quede muy hundido, hay que aflojar los muelles de la garra para buscar el efecto contrario. Id probando en intervalos de media vuelta a los tornillos y reajustar la afinación cada vez.
Este ajuste es un poco desquiciante, así que tened paciencia. Debe llegar un punto en que la afinación ha quedado estable y el puente en la posición correcta respecto al puente. Mirad el puente por ambos lados pues puede llegar a suceder que por un lado esté en su posición pero en el otro no. Si esto sucede actuad únicamente sobre el tornillo de la garra de ese lado hasta ponerlo en su posición.

P1070718

P1070719

Una vez hecho esto, nos queda el ajuste fino. Tocad y tirad de la palanca (seguimos sin poner la mordaza de la cejuela) y observad, con el afinador electrónico, si continúa la estabilidad. Por ejemplo, si tras tirar de la palanca un par de veces la 6ª y la 5ª  cuerda vuelvan a su afinación, pero queden un poco por encima o por debajo debéis retocar un poquito el tornillo de la garra que tira de las cuerdas de ese lado del puente. Repetir esta operación hasta que la afinación quede completamente estabilizada y el puente en su lugar correcto.

Puede suceder, en guitarras con cierto tiempo, que este equilibrio no llegue a darse debido a problemas de desgaste en la cuchilla (la parte dónde bascula el puente) o mal estado de los muelles. Si es la primera, la reparación es más complicada y hablaré de ella en otro artículo. Si son los muelles, tendréis que cambiarlos y podeis encontrarlos nuevos en casi cualquier tienda de instrumentos.

-Ajuste de entonación.

Si el ajuste de posición del puente os ha parecido tedioso este os parecerá infernal.
Por suerte para los usuarios del Floyd Rose original (y no estoy seguro si para el Schaller vale también) existe una herramienta que venden en algunos sitios (Ebay incluido) que facilita el ajuste de entonación enormemente. Para el resto, tendréis que ajustarlo de la manera tradicional. Necesitareis una llave allen, un afinador electrónico, un destornillador de punta plana fino y paciencia, mucha paciencia.

Con ayuda de nuestra pieza de madera bloquearemos de nuevo el puente para evitar que se mueva. Hecho esto, retocamos la afinación si fuera necesario y comprobamos el ajuste de entonación comparando la nota del armónico natural en el traste 12 con la nota pulsada también en el traste 12, que debe ser exactamente la misma.
Si la nota pulsada es más alta, debemos alargar la longitud total de la cuerda desplazando el caballete en que apoya hacia atrás. Para ello aflojaremos un poco la cuerda en el afinador hasta que quede fláccida, entonces aflojaremos el tornillo allen que bloquea el caballete y lo desplazaremos un poco hacía atrás. Volveremos a apretar el tornillo para asegurar el caballete, apretamos la cuerda, la afinamos y comprobamos de nuevo. Repetir hasta llegar al ajuste perfecto.
Para el caso contrario, que la nota pulsada resulte más baja, el proceso es el mismo pero moviendo el caballete en dirección contraria.

P1070715

Si no podemos tirar del caballete hacía atrás con los dedos nos podemos ayudar con un destornillador plano de punta fina.

P1070716

Los tornillos que bloquean el caballete son de cabeza de allen bastante pequeños y tienen la fea costumbre de pasarse y romperse, lo cual nos generará un problema bastante grande. Siempre que vayas a aflojarlo hazlo despacio y si ves que no cede, usa algún tipo de lubricante tipo 3en1 y deja actuar unos minutos antes de volver a intentarlo.

Tras esto retiramos el trozo de madera que bloqueaba el puente, ponemos los microafinadores a mitad de su recorrido y afinamos de manera precisa con los afinadores de la pala. Cerramos la mordaza de la cejuela y retocamos una vez más y finalmente la afinación con los microafinadores del puente.

…Y ya está, listo para divertirnos!!

30 comentarios

    1. Hola! Tienes varias marcas de calidad a las que puedes recurrir, desde Schaller o Gotoh a la propia Floyd Rose. Los originales suelen costar tanto como tú guitarra, por eso yo quizá me iría a los dos primeros, que son muy buenos tambyy tienen un precio más contenido. Mide cuidadosamente el hueco del puente en la guitarra así como la distancia entre los pivotes y la métrica de estos.
      No olvides cambiar todas las piezas cuando lo sustituyas. Si no tienes mucha experiencia, yo dejaría los insertos de los pivotes sin cambiar, pues es muy fácil romper esa pieza y arruinar la guitarra… 🙁 Por lo demás, seguro que no tienes problema.

      Saludos!

      Javi

  1. Cris

    Hola. Tengo una jackson dinky js 32 con FR. Ayer decidí cambiar afinacion de Re a Mi y cuerdas de .11 a .09 (son unas DR). Bien, hice todo el ajuste que corresponde pero al momento de octavar la 4ta cuerda tuve problemas. Al aire sonaba un Re (lo hice con afinador eléctrico) y en el traste 12 lo ajuste para que sonara igual pero luego al comparar en el traste 24 ya bajaba un poco mas de medio tono. No me paso con ninguna otra cuerda, solo con esa.
    Espero me puedan ayudar!

    Gracias!

    1. Hola! No te preocupes si no tienes un D perfecto en el traste 24. Si has verificado que las nota en el armónico 12 y la pulsada en el traste 12 también son correctas, entonces el ajuste es bueno. Recuerda que la guitarra es un instrumento no temperado, lo que quiere decir que, las notas en el diapasón son aproximaciones promediadas. No es como un piano donde cada nota va individualmente afinada por una (o varias, en este caso) cuerda.
      Saludos!

  2. david

    hola, interesante el articulo….ahora tengo un gran problema, cuando tiro la palanca para atras me queda una afinacion y cuando la tiro para adelante me queda otra….las cuchillas del edge (ya que tengo una ibanez) y los pivotes los hice afilar…con cuerdas viejas no tengo ese problema…el problema grave es cuando pongo un encordado nuevo…no se si puede ser que sean los resortes desgastados o simplemente que las cuerdas nuevas en el sistema floyd rose tardan mucho mas en “estirarse”….me dio la intuicion que podia ser eso…ya que nunca llegan a cierto estiramiento como para quedar “estables en su elongacion” como pasa en una guitarra de puente fijo…que simplemente tiramos con las clavijas y la cuerda se estira …con el floyd pareciera que nunca llega a alcanzar esa elongacion, no se si estoy en lo equivocado pero ya no se que mas pensar ya que los resortes me resultan no tan viejos y me da bronca solo poder usar la guitarra sin que cambie la afinacion con cuerdas viejas

    1. Hola David, gracias por tu mensaje!

      Es importante, cada vez que cambiamos cuerdas, estirarlas un poco antes de cerrar la mordaza de la cejuela. Las cuerdas se estiran igual en este tipo de puente que en otros, y no veo razón por la cual las cuerdas nuevas, bien colocadas, sean más estables que las viejas (debería ser al revés). El problema que me cuentas es el clásico de los FR y vendrá, casi seguro, por el desgaste de las cuchillas y los pivotes. Los puente flotantes de Stratocaster con 6 tornillos pueden durar toda la vida, pero me temo que los Floyd Rose tienen una vida limitada. Aun más los que no son originales, fabricados con metales más blandos. Los afilados a veces funcionan y otras no, depende del desgaste…

      Siento no poder ayudarte mucho más, pero sin tenerlo en la mano es difícil valorarlo más allá.

      Saludos!

      Javi

  3. Aentik Shirai

    Saludos desde mex una pregunta hace unrato tengo mi Laiho 600 ltd excelente guitarra y recuerdo que desde que la compre casi siempre ajusto todas y esta calibre a afinaciones en Re todo bien solo que por trabajo me la lleve a la playa fui regrese y apenas me la traje conmigo a la ciudad pero me di cuenta que en power chords siempre movia la microafinacion y bien pero ahora en acordes es mas difícil que armonizen y no he tocado los tornillos allen que ajustan el puente crees que se movieron un poco con la humedad o algo asi? no me había pasado esto recomiendas mejor que la lleve a octavar?

    1. Hola! Si no te afina bien a lo largo del mástil, efectivamente parece un problema de octavación. Muchas veces, aunque los tornillos no se muevan, el ajuste se puede resentir por muchos factores, el primero de ellos el deterioro de las cuerdas, pero también alguna pequeña variación en curvatura del mástil, o variación de altura de pastillas… Sigue los consejos del artículo o, si no te fías, llévala a un profesional. Saludos!

  4. Jefferson

    Saludos amigos tengo una guitarra de 7 cuerdas tengo este problema me trastea solo la 7ma cuerda q sera ?? Aq se debe si la guitarra es nueva es la primera vez q le cambio las cuerdas segui cada paso pero no puedo octavarla el carrito de la 7ma cuerda ya llego al tope y nada no se si me puedan ayudar la guitarra es una schecter signature jeff loomis

    1. Hola! Es difícil de saber sin tenerla delante y dando tan pocas pistas… Si solo trastea la 7 puede ser una cuestión de altura del puente o curvatura del mástil. Si no puedes octavarla tampoco, igual ambos problemas están relacionados con una excesiva altura de las pastillas, cuyo campo magnético está influyendo en el libre movimiento de la cuerda. Comprueba estos puntos.

      Saludos y suerte!

      Javi

    1. Hola! habría que ver cual es la razón por la que el puente va en una sola dirección y qué lo está bloqueando, ya que ese puente es flotante y debería funcionar en ambas direcciones. Si sigues la explicación del artículo seguro que puedes detectar cual es la causa del problema.
      Saludos!

  5. Jordi

    Buenas, tengo esa 2570 y en el manual habla de la posición del puente paralela al cuerpo y del calibre 0,09 para su uso óptimo. Mi duda es si quiero ajustarla en D standard, drop D… ¿Se puede hacer a base de aflojar muelles? y ¿debo usar 0,09 sí o sí? En definitiva,¿lo aconsejas?
    Muchas gracias por tu tiempo,
    Saludos!!

    1. Hola! Se puede usar, por supuesto, con un calibre más grueso para mantener la tensión al afinarlas de esa manera. El modo de ajuste es exactamente el mismo, como tu dices, a base de ajustar los muelles del puente (aflojar o apretar, según se vaya colocando, para dejar el puente paralelo al cuerpo).
      Ibanez recomienda juegos de 0.09 para una afinación estandar en E.

      Saludos y gracias por tu consulta!

  6. Ernesto

    ¡Al fin! Tras unos cuantos retoques he conseguido dejar la guitarra perfectamente ajustada por primera vez. Efectivamente, la clave está en ajustar los muelles poco a poco.

    Muchas gracias por la ayuda. Un saludo.

  7. Ernesto

    Hola:

    Tengo una duda con el ajuste. Cuando ya tengo la guitarra afinada, el puente queda un pelín bajo, se supone que tendría que aflojar los tornillos del puente, pero para hacerlo, ¿tengo que destensar las cuerdas o lo hago ya directamente? Una vez mueva los tornillos la afinación se perderá y tendré que volver a afinar, lo que hará que se vuelva a mover el puente… ¿no es un circulo vicioso? Por decirlo de alguna manera.

    Gracias.

    1. Hola! No es necesario destensar las cuerdas al aflojar los muelles. Sí, perderás la afinación y tendrás que volver a retocar la afinación hasta que consigas llegar al equilibrio entre la correcta posición del puente y la afinación. Lleva un ratillo pero al final se consigue. Ve ajustando los muelles muy poco a poco para conseguir ese punto de equilibrio.
      Saludos!!

  8. Saludos amigo, me ha servido de mucha utilidad tu articulo, sin embargo me gustaría que me asesoraras en algo y para ello te narrare en detalle todo el proceso que he estado viviendo para que puedas tener una idea mas clara y precisa de lo que me esta ocurriendo con mi guitarra…
    Hace poco intercambie con un amigo una guitarra Palmer Les Paúl que yo tenia por una Ibanez Grg 270. Eventualmente lo hice porque el estilo que estoy buscando se avoca mas a un sonido que necesariamente me conlleva a la utilización de un Floyd Rose cosa que con la Palmer Les Paúl jamas podría lograr. Una vez adquirida mi Ibanez decidí reemplazarle el Floyd que traía de fabrica, (Un Floyd Rose EDGE III)
    Como este:
    http://i.ebayimg.com/images/a/(KGrHqIOKocE5t1uljUSBOg-su(,HQ~~/s-l300.jpg

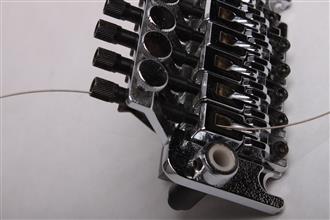

    Por uno, que a mi parecer me pareció mucho mejor, un Floyd Rose Fastloader como este:
